產品介紹

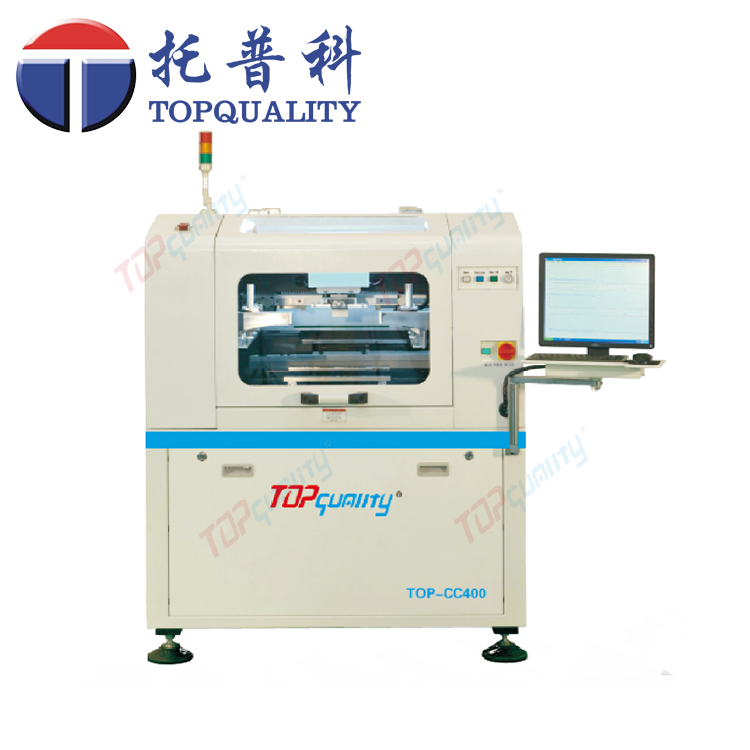

CC-400印刷機是一款高精度全自動錫膏印刷機(High Precision Auto Paste Printer)。在表面組裝工藝生產(SMT)中，用于高精度的鋼網印刷或漏版印刷的專用生產設備。

CC-400全自動SMT錫膏印刷機特點：
1·快速印刷
2·優質的印刷工作頭
3·高精度的2D檢測
4·各軸馬達獨立直接驅動
5·精準PCB定位系統
6·優秀的鋼網清洗系統
7·人性化操作界面
TopQuality?是托普科全新品牌，技術過硬，產品成熟。歡迎您來訪和咨詢。

一、CC-400全自動SMT錫膏印刷機圖文簡介：

1、穩定性保證

高精度、高剛性一體化框架式機身結構,保證設備長期的印刷穩定性。

獨有的雙三角結構四導軌升降平臺，
可保證工作平臺的超 穩定平面度，
確保錫膏印刷過程PCB的穩定支撐定位，
錫膏印刷均勻一致，脫模成型過程平穩。

2、提高印刷精度

獨立的直線電機和精密彈力元件及數顯閉環壓力控制,
確保刮刀在鋼網表面持續恒定的垂直壓力和水平推力,
形成對錫膏充分的流動填充和模腔錫膏的精確控制。
3、提高印刷質量

電動支撐平臺能夠根據PCB板厚度自動調整支撐高度,
使PCB與鋼網無間隙貼合,精準控制錫膏厚度。
4、印刷精度保障

運輸導軌為雙滑軌雙絲桿電動調寬,保證PCB側邊夾邊的長期一致性和穩定性
5、高速網板清潔

噴淋式清洗系統，
擁有：干、濕、真空、手工四種清洗模式，
可控制行程和流量，
削減了酒精和清洗紙的消耗量，
更換維護方便，節約生產成本。
6、操作簡單、換線速度快

鋼網夾系統能夠根據選擇的鋼網尺寸自動定位，
快速完成生產線的設置和轉換，
或生產中對鋼網清洗時無需調效鋼網。
7、2D檢測和SPC功能

標準配置印刷錫膏覆蓋率的2D檢測和SPC工具，
可以隨時監控印刷質量狀況，
幫助生產人員及時發現生產異常和調整提示。
8、提高生產率

簡單方便的操作界面，
操作者可快速完成程式生產設定，
新產品只需5分鐘，轉換產品只需2分鐘。
9、簡潔的軟件操作

10、參數

二、CC-400印刷機基本特點：

1、 PCB尺寸兼容范圍廣，可支持50mm X 50mm 至 450mm X 340mm 不同厚度的PCB。

2、高精度印刷分辨率。 定位精度高，重復定位精度±0.01mm；印刷精度0.025mm. 支持膠水印刷。

3、全自動控制可以提高生產效率，控制品質，節省成本： 自動鋼網定位； 自動PCB校正； 自動刮刀壓力調整； 自動印刷； 自動鋼網清洗(干洗，濕洗，抽真空3種清洗方式)；

4、采用環城公司獨立開發的懸浮式印刷頭，可編程氣缸壓力自動調整系統，可以在線實時反 饋壓力和自動平衡刮刀壓力，壓力控制精準，可以達到完美的錫膏成型效果；

5、可編程電機控制刮刀與鋼網分離速度及行程，可以靈活實現多種脫模方式。

6、多功能PCB固定定位系統，PCB定位方便快捷，準確。

7、上下視覺定位系統。

8、內建圖像處理系統；

9、支持2D，SPC功能

三、CC-400印刷機錫膏印刷范圍

1、SMT工藝的電阻，電容，電感，二極管，三極管等貼片元器件生產加工：01005, 0201, 0402, 0603, 0805, 1206等以及其他規格尺寸；

2、IC: 支持SOP, TSOP, TSSOP, QFN 等封裝，最小間距(Pitch) 0.3mm; 支持 BGA, CSP封裝，最小球徑(Ball) 0.2mm;

3、印刷尺寸：50mm x 50mm ~450mm x 340mm;

4、PCB規格：厚度0.6mm ~ 6mm (5), FPC規格：厚度0.6mm以下(帶治具)

四、CC-400印刷機應用范圍：

手機，通訊，液晶電視，機頂盒，家庭影院，車載電子，醫療電力設備，航天航空等產品/設備的生產制造, 和一般電子產品的生產加工。

五、CC-400印刷機參數：

重復定位精度：±0.008mm（CPK=2.0，6σ）

印刷精度：±0.125mm

生產循環時間/不含清洗：﹤7s (測試板200x150mm)

換線時間：﹤5Min

鋼網尺寸：470x370mm-737x737mm(標準)

PCB印刷尺寸：50x50-450x340mm

PCB彎曲度：﹤1%（對角線長度為基準）

板邊間隙：3mm

軌道傳送速度：100-1500mm/sec可編程控制

PCB定位方式：彈性側夾/真空吸/Z向壓片/磁性頂針/邊支持塊/柔性自動頂針（選配）

印刷頭：可編程電控印刷頭（標準）/可編程控電氣組合控制印刷頭（選配）

刮刀速度：10-200mm/sec

刮刀壓力：1-15KG程序控制（標配）（閉環壓力反饋選配）

鋼網分離速度：0.1-10mm/sec（可編程控制）

清洗方式：干洗，濕洗，抽真空（可編程任意組合）

工作臺調整范圍：X=±8mm,Y=±10mm Θ=±2°

攝像機系統：CCD相機/遠心同軸視覺系統/四路獨立同軸/環形LED光源

使用空氣：4-6kg/cm2

耗氣量：約0.07m3/min

電源：AC：220, ±10%,50/60HZ 1Φ1.5KW

機器外形尺寸：1250mm(W)x1450D)x1510(H)

機器重量：Approx:1100kgs

六、CC-400印刷機配置：

1，可編程氣缸壓力自動調整和馬達組合懸浮式刮刀印刷頭。

(1), 可編程氣缸壓力自動調整系統. 壓力控制準確。

(2), 前后刮刀壓力獨立調整, 確保因刮刀材質疲勞變形而產生壓力的失衡，從而引起前后印刷的差 異性。

(3), 可編程電機控制刮刀與鋼網分離速度及行程。

2，標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命.

3，視覺對準系統。

4，平臺X/Y/θ自動校正系.

5，PCB夾持及支撐裝置.

*磁性頂針；

*PCB側邊柔性?shī)A緊裝置，保證PCB夾持時不會產生彎曲變形;

*強力真空吸腔;

*“機械手”上壓裝置（選配）;

*柔性自動頂針（選配）;

6, Z軸四軌道驅動平臺升降。

7，數控導軌調整運輸寬度及運輸速度。

8，干、濕、抽真空三種可編程，可任意組合的鋼網清潔系統。

9，工業控制型電腦,Windows XP中英版界面操作系統。

10，內建式軟件診斷系統。

11，支持2D、SPC軟件功能。

12，標準SMEMA連機接口。
