產品介紹

一、功能概述：

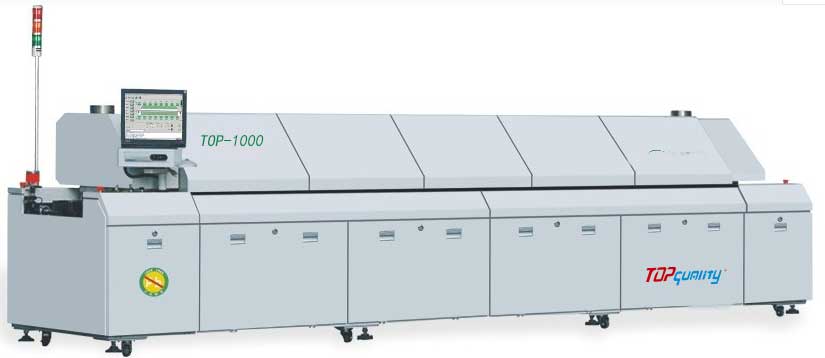

top-1000回流焊是一款高產能，低功耗的高端無鉛微循環熱風回流焊。在表面組裝工藝生產(SMT)中，用于焊接貼片器件的焊接專用生產設備。

二、TOP-1000無鉛微循環熱風回流焊產品特點：

采用世界領先的微循環技術，把整個爐膽分為3232個獨立的小區，與小循環結構相比較，由于小循環結構其熱風從吹風口吹出后要經過一個爐膛的距離才會(huì )被爐膛四周的回風口收回去，而在回收的過程中，又不斷的與爐膛其他出風口吹出的氣體發生干擾，導致每一塊PCB上的溫度曲線不斷發生波動，使其焊接精度受到影響，而微循環熱風系統是多少個點噴氣，就有多少個點回收的技術，通俗的話就是每一個出風口周?chē)褪撬约旱幕仫L(fēng)口，這樣就大大的保證爐內溫度的均勻，板面在受熱時因為不會(huì )產生類似小循環因為回風過程長而產生的折射風流陰影現象，所以PCB焊接受熱時溫度曲線精度非常高，非常適合無鉛工藝空間窗口小的元件焊接。

三、top-1000無鉛微循環熱風回流焊參數：

設備型號 top-1000

外形尺寸：6300X1430X1530mm

顏色：計算機灰

重量：APPROX2615KG/

加熱區數量：上10/下10

加熱區長度：3892mm

冷卻區數量：上3/下3

整流板結構：小循環（選配微循環）

排風量要求：11 m3  /Minx2(選配微循環)

電源要求：3PHASE,380V 50/60HZ(OPTION :3 PHASE,220V 50/60HZ

總功率：80KW

啟動功率：36KW

正常功率消耗：10KW

升溫時間：20Min

溫度控制范圍：室溫300攝氏度

溫度控制方式：PID閉環控制+SSR驅動

溫度控制精度：±1攝氏度

PCB板溫分布偏差±1.5攝氏度

參數存儲：可存多種生產設置參數與狀況

異常報警：溫度異常（恒溫后超高溫或超低溫）

掉板報警：三色信號燈，黃，升溫，綠，恒溫，紅，異常，

導軌結構：整體分段式

鏈條結構：雙鏈扣防卡板式

PCB板最大寬度：400MM,最大450MM

導軌調寬范圍：50-400最大50-450MM

部品高度：PCB板上下各25MM

運輸方向：左-右

運輸導軌固定方式： 前端固定，后端固定

PCB運輸方式：空氣爐-鏈條-網帶（氮氣爐-鏈條-但可選配網帶）

運輸帶高度：900±200MM

運輸速度：300-2000mm/min

潤滑油自動加注：可設定各種自動加油或手動加油

冷卻方式：強制空氣冷卻，冷水機冷卻

中央支持：可選配（如果選了中央支持，就沒有網帶配置）

雙導軌運輸：帶“D”為雙導軌，前后導軌固定，中央兩條活動PCB（寬度為250X2）

深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

MPM印刷機、Koh Young SPI

西門子貼片機、FUJI富士貼片機、松下貼片機

美陸AOI、Vitronics Soltec回流焊

等整條SMT生產線設備，以及零配件、服務和解決方案。
