產品介紹

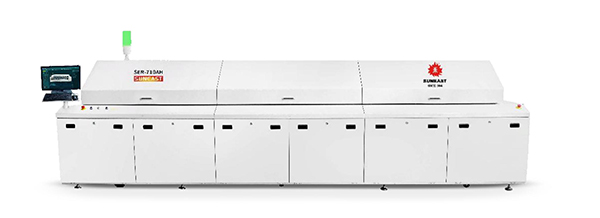

日東無鉛熱風回流爐

無鉛熱風回流爐(SER-710AH左到右)

一、技術參數

1、加熱部分

增壓式強制熱風系統，直聯高溫馬達驅動，后置發熱管設計，壽命更長

爐體熱風變頻調整風速，熱沖擊度可控

10個加溫區,20個加熱模塊(上10個/下10個)

爐膛自動打開方式:方便爐膛內部維護清潔

溫度控制范圍:室溫-320°C

溫度控制精度:士1°C(靜態)

基板橫向溫度偏差:士1°C

溫度各項性能指標符合IPC行業標準

2、冷卻部分

增壓式強制風冷卻(雙冷卻區，抽屜式整流板)

冷卻區溫度顯示

3、控制部分

PC+PLC控制系統，Windows操作界面，中英文繁簡體在線自由切換，LCD顯示器一分段式加熱功能

熱風馬達異常警報

溫度曲線分析，存儲，調用功能

4、傳動部分

鏈條及W440m網帶同步傳輸(標準)

PCB寬度:min50mm-max400mm

傳送速度:0.35M-1.5M/Min,精度士2mm/min

傳送高度及方向:900±20mm，左至右

電動/手動導軌調寬

兩段式雙面導軌(導軌:特殊鋁合金材質，超硬處理，以減少磨損和變形)

5、保護系統

溫度超差、傳送速度超差、掉板警報

內置電腦及傳輸U(kuò)PS

鏈條自動潤滑功能(滴注時間可調

電腦自我診斷

操作員密碼管理，操作記錄

延時關機功能

6、助焊劑過濾后直排裝置

入出口強制排風裝置

入出口排風管直徑為145mm，要求排風量為15m2/min7>機器規格

機身尺寸:L5775*W1372*H1515mm

電源:AC305W380V50/60HZ，最大漏電電流180ma-200ma一啟動功率:35KW(分段啟動)/71KW(整體啟動)

運行功率:9.5KW
