西門子貼片機 ASM-Siplace TX 高速貼片機

深圳市托普科實業有限公司專業為電子制造商提供高質量西門子貼片機ASM-SiplaceTX系列高速模塊化貼片機。

135-1032-6713 立即咨詢

產品介紹

電子制造業面臨新的挑戰：

1、減少生產線的占地面積，特是優化廠房面積的利用率

2、提高裝配設備性能

3、減少操作員工數量

4、提高生產精度

5、提高生產線或機器的可延展性

6、優化物料流程和庫存

7、大批量03015和0201元件產品生產

客戶需求：

  • 更好的設備性能
  • 更好的廠房面積使用率
  • 更高精度
  • 更靈活的延展性

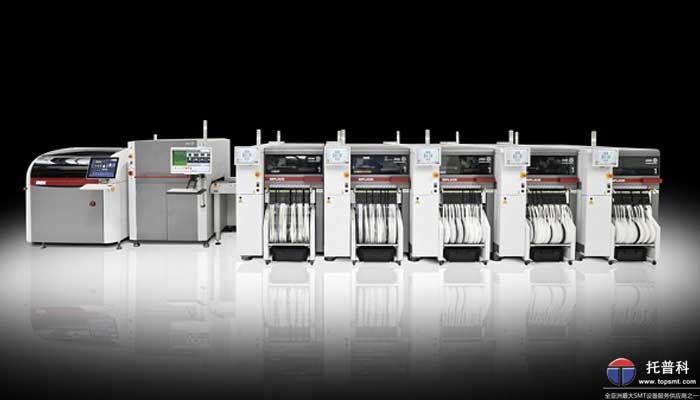

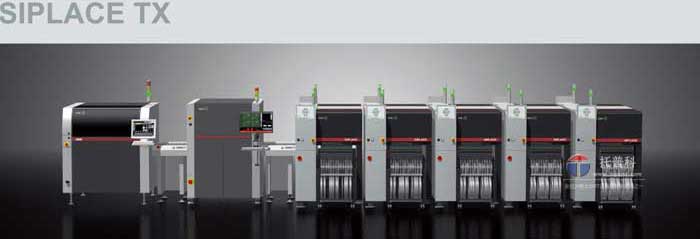

SIPLACE TX——順應時代潮流，為零不良率而生，高速高精度貼裝，滿足個性化需求。

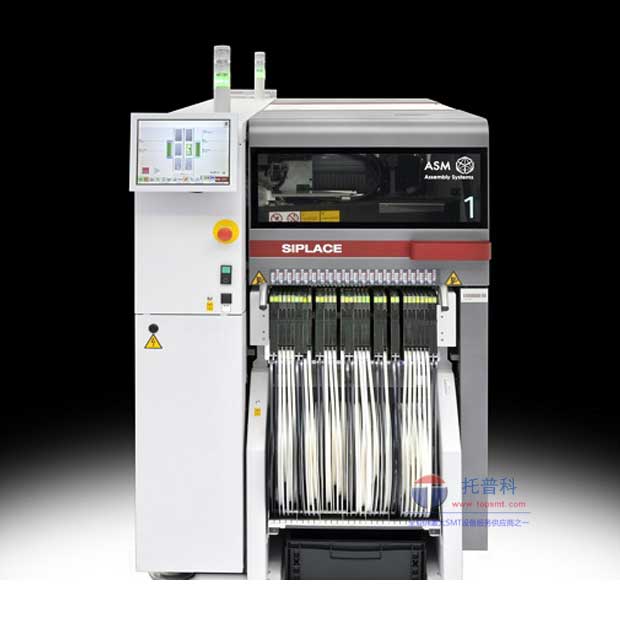

SIPLACE TX: 高精度、高性能貼片機

貼裝設備的標桿，占地面積小，W*L(1m*2.3m)，高精度貼裝，精度可達25 μm @ 3 sigma的精度，高速度貼裝，

可達78000chp，可高速貼裝新一代最小元器件（0201 公制=0.2 毫米 x 0.1毫米）。

單懸臂和雙懸臂機器可在生產線中靈活調整。經過改進的新一代 SIPLACE SpeedStar 貼裝頭始終可以提供高性能

和最大精度的貼裝。與SIPLACE MultiStar 和 SIPLACE TwinStar 貼裝頭協作，您可以處理絕大多數元器件。


SIPLACE TX 貼裝模塊利用 SIPLACE Software Suite 進行編程，配備了匹配的供料器選件和我們的雙導軌，支持高效

的大批量生產，不停線產品切換以及當前最先進的生產理念。

SIPLACE TX的優勢：

  1. 占地面積小，僅2.3平方米，高速貼裝，速度可達78000cph
  2. 貼裝精度高，貼裝精度達：25 μm @ 3 sigma
  3. SIPLACE TX可保持長期保持高速度和高精度貼裝，設備穩定性高
  4. 全球唯一一款能按需切換的貼裝頭，可自由切換收集貼裝、拾取貼裝和混合貼裝模式
  5. 強大的軟件功能，滿足客戶生產需要
  6. 標準雙軌傳送系統，可同步傳送或異步傳送，非常靈活易用
  7. 最先進的飛達供料系統，無供料料帶供料飛達，智能供料器，在界引起轟動
  8. 高分辨率成像系統，保障工藝最大化

SIPLACE TX參數：

機器特性

SIPLACE TX1

SIPLACE TX2

 SIPLACE TX2i

懸臂數量

1

2

2

貼裝性能







IPC 速度

32,500 cph

65,000 cph

67,000 cph

SIPLACE 基準評測

37,500 cph

75,500 cph

78,000 cph

理論速度

50,200 cph

100,500 cph

103,800 cph

機器尺寸







長 x 寬 x 高

1.0 x 2.3 x 1.45* m

1.0 x 2.3 x 1.45* m

1.0 x 2.2 x 1.45* m

貼裝頭特性

SIPLACE SpeedStar

SIPLACE MultiStar

SIPLACE TwinStar

元器件范圍

0201 (公制) - 6 x 6 mm

01005 - 50 x 40 mm

0201 - 55 x 45 mm

貼裝精度

± 30μm / 3σ

± 40 μm / 3σ (C&P)

± 22 μm / 3σ



± 25 μm / 3σ with HPF**

± 34 μm / 3σ (P&P)



角度精度

± 0.5° / 3σ

± 0.4° / 3σ (C&P)

± 0.05° / 3σ





± 0.2° / 3σ (P&P)



最大元器件高度

4 mm

11.5 mm

25 mm

貼裝壓力

1.3 - 4.5 N

1.0 - 10 N

1.0 - 15 N

傳送帶性







傳送帶類型

柔性雙軌傳送

傳送帶模式

異步、同步、獨立貼裝

PCB格式

柔性雙軌傳送：45 x 45 mm - 375 x 260 mm



在單軌模式下進行雙軌傳送（可選）：45 x 45 mm - 375 x 460 mm

PCB厚度

0.3 mm - 4.5 mm

PCB重量

最大 2.0 kg

元器件供應






最大傳送帶插槽

80 個 8 毫米 X 供料器位

供料器模塊類型

SIPLACE 智能編帶料供料器、SIPLACE 線性浸蘸供料器、SIPLACE 點膠供料器、SIPLACE JTF-M
