1.黑色PCB上的所有物料均能100%檢測 2.手機玻璃芯片上的字符或絲印均能100%檢測 3.涂覆了三防涂覆漆的PCBA均能100%檢測 熱門應用:缺件、偏移、立碑、側立、多錫、少錫、高度、IC引腳虛焊、零件起翹、BGA翹起等3維檢測 外觀尺寸:1080mmx1470mmx1560mm(WxDxH) 綜述:MV-6E(OMNI)為完整的3D在線光學檢測設備,配有1500萬像素的高分辨率相機,8組摩爾條紋光,1000萬
135-1032-6713 立即咨詢功能及特點:
01.精確3D測量

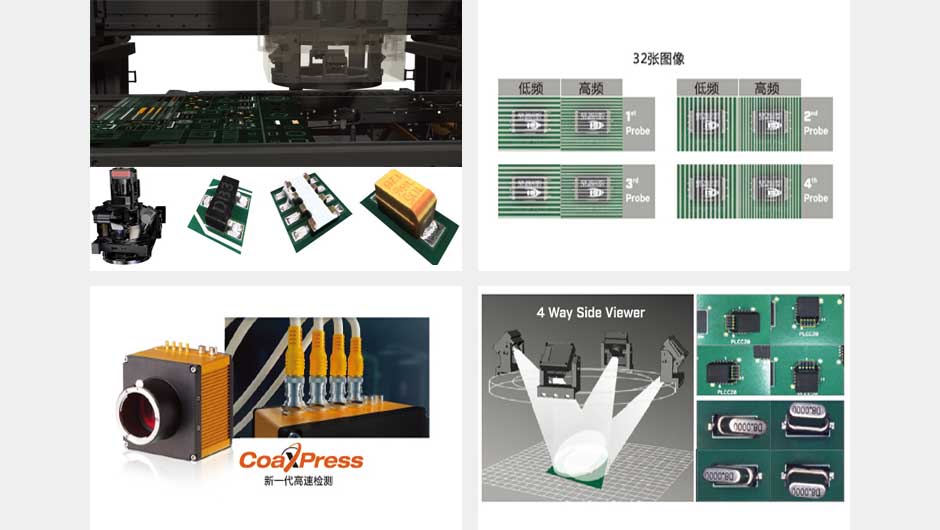

世界最先進最準確的測量技術Moire Projection(摩爾投影)裝置從東、南、西、北四個方面對組件進行測量以獲得3D圖像,從而進行破損安全和高速的缺陷檢測。
02.8組摩爾條紋投影技術
數字變頻投影技術利用4個3D發射頭獲取無盲點的3D圖像,結合高低頻摩爾條紋進行組件高度檢測,應用完整3D結合主相機進行精確的檢測。
03.1500萬像素主相機
世界唯一的1500萬像素相機我們引以自豪的是應用了新一代視覺系統和擁有1500萬像素的高分辨率相機,能進行更加精確和穩定的檢測,10umc超精密攝像頭可完全檢測03015零件起翹、虛焊等問題。
04.4個高分辨率側面相機
側面相機有效檢測陰影變形在東、南、西、北四個方向裝上1000萬像素側面相機,唯一的J引腳檢測解決方案,檢測后,可方便人員進行再核實。

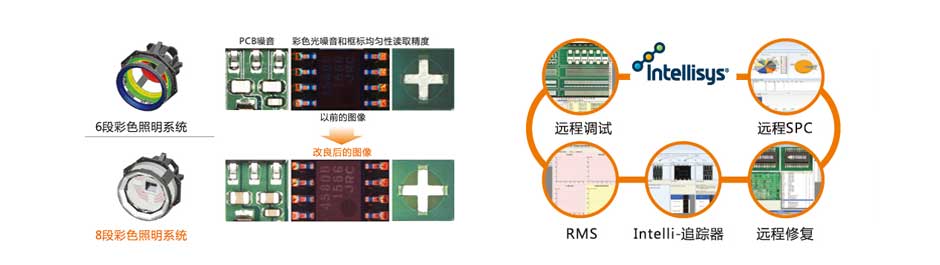

05.8段彩色照明
不同照明系統合成高清圖像8段彩色照明系統進行精確檢測,可獲得8個不同照明系統組合成的清晰無噪點圖像,根據顏色變化提取符合發射角,進行芯片/IC引線升力和焊接缺陷檢測的理想之選。
06.Intellisys連接體統
遠程控制完全擺脫人力耗損和提升效率當線路中出現缺陷,在減少不良產品成本的同時,提前進行預防和遠程控制變成現實可行的方案
產品參數| PARAMETER
型號: |
MV-6E (OMNI) |
PCB尺寸: |
50mm×50mm~480mm×460mm |
高度精度: |
±3um |
最大組件高度: |
5mm |
2D檢測項目: |
缺件、偏移、斜歪、立碑、側立、翻件、極反、錯件、破損、連錫、虛焊、空洞、OCR |
3D檢測項目: |
掉件、高度、位置、多錫、少錫、漏焊、雙芯片、尺寸、IC腳虛焊、異物、零件翹起、BGA翹起、爬錫檢測等 |
FOV視場: |
58.56mm×58.56mm |
3D檢測速度: |
0.80秒/FOV/4.260mm2/秒 |
2D檢測速度: |
0.30秒/FOV/10,716mm2/秒 |
鏡頭: |
精確的遠心復合透鏡 |
照明系統: |
8段彩色照明系統 |
SPC: |
完整的統計軟件 |
PCB間隙: |
45mm |
PCB厚度: |
0.5~5mm |
最小測量尺寸: |
03015 |
定位系統: |
伺服馬達 |
重復性: |
±10um |
3D檢測技術: |
DVLP 8組摩爾條紋技術 |
外觀尺寸: |
1080(W)×1470(D)1560(H) |
重量: |
950KG |
氣源: |
5KGf/cm2(0.5Mpa) |
供應電源: |
200-240VAC 50Hz/60Hz |
