當前位置：首頁 > 產品中心 > 貼片機 > 松下貼片機

貼片機

松下高速貼片機VM系列 松下整線服務商

最多元件種類：200品種 +托盤元件 20 品種 280品種 +托盤元件 20 品種 80 品種 + 托盤元件20 品種 最快速度：71000 cph 61100 cph 70100 cph 貼裝頭構成：16吸嘴+14吸嘴 14吸嘴+14吸嘴 16吸嘴+8吸嘴+4吸嘴

135-1032-6713 立即咨詢

產品介紹

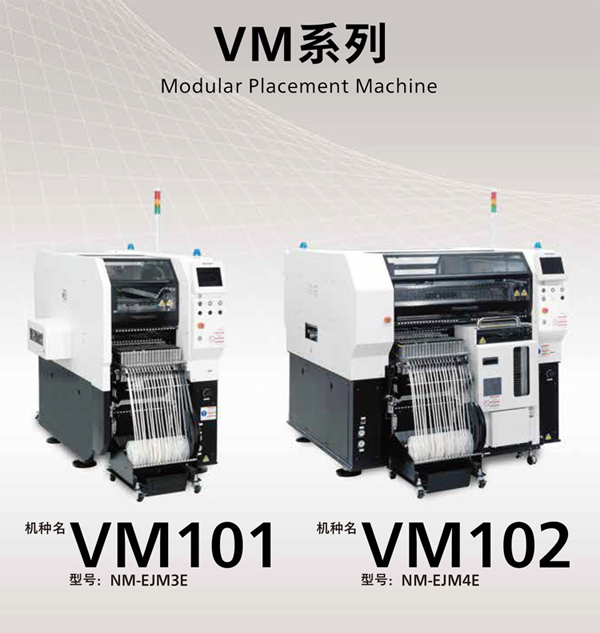

松下高速貼片機VM系列 松下整線服務商

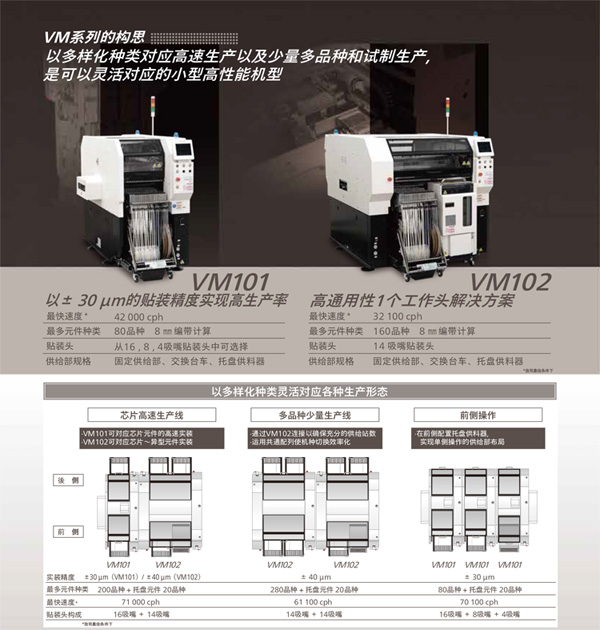

松下貼片機VM系列的構思：以多樣化種類對應高速生產以及少量多品種和試制生產，是可以靈活對應的小型高性能機型

松下貼片機VM101：以+ 30 um的貼裝精度實現高生產率
松下貼片機VM102：高通用性1個工作頭解決方案


松下高速貼片機VM系列


多功能識別相機

類型1：搭載與NPM同性能的照相機，提高元件識別性能而且，類型2、類型3可以疊層對應，實現高品質貼裝。

類型2：
正反翻轉檢測：檢測引腳元件的正反翻轉
元件厚度測量：測量元件厚度其結果反映在貼裝高度
吸嘴尖端檢查：定期檢查吸嘴高度，檢測出異常

排出檢測：元件排出時，檢查吸嘴尖端是否有異物


類型3：QFP/ SOP等所有引腳的面，可以檢測BGACSP 等所有錫球的有無和脫落

松下貼片機特點


系統構成(最小)
設備3臺以下情況時，可以組成PC1臺共享AMLNB和NPM-DGS的最小系統構成
數據作成(NPM-DGS)
這是統合管理生產數據的作成、編輯、模擬演算以及程序庫的軟件包
綜合生產線管理系統(iLNB)
只需1臺PC，即可連接其他廠家設備，而且可以進行機種切換、運轉信息、品質管理和工藝支援等生產線整體控制。

機種切換時的便利功能
1、元件共通排列&短編帶對應
預先搭載各產品基板的通用元件供料器(共通排列)，實現多品種基板的高效生產。
通過使用自動供料器，可對應短編帶供給。
2、1步動作(元件吸附）進行識別示教時，使貼裝頭一步一步的分開動作，可以邊確認吸附動作邊進行調整。
3、支撐銷自動更換

支撐銷的位置更換作業實現自動化，為機種切換作業的省人化和減少操作錯誤而貢獻。

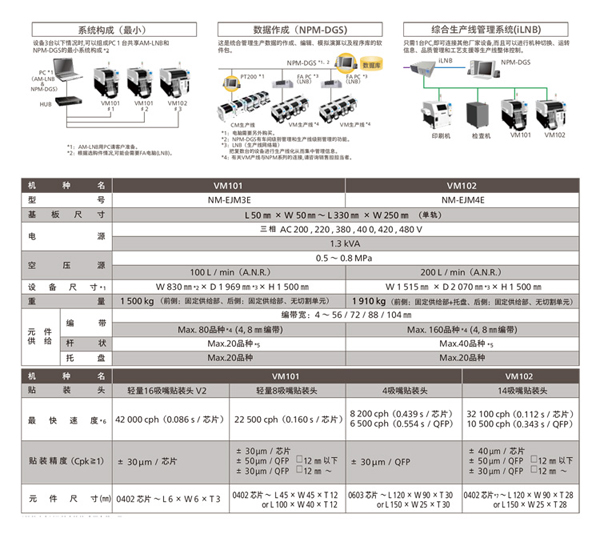

松下貼片機參數
