R5汽車保險絲盒端子機 車用保險絲插針機

本設備用于各類在裝汽車保險連接端子,自動切斷成單個端子件，通過凸輪傳動機構自動準確高效地插入PCB板上并且端子與PCB在同爐前保持一定的連接強度,系統可靠,監控、編程、診斷、操作功能完善,實現智能化生產。

135-1032-6713 立即咨詢

產品介紹

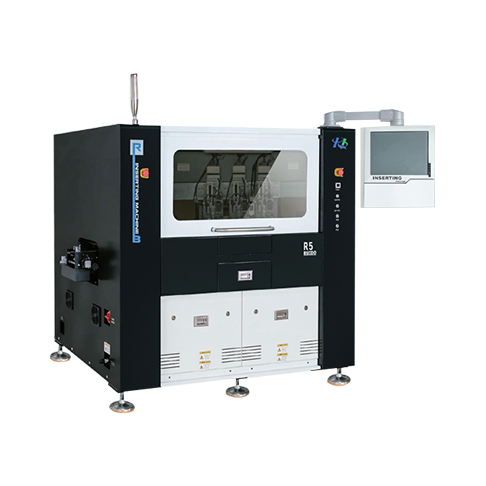

R5汽車保險絲盒端子機 車用保險絲插針機


R5端子機特點：高剛性凸輪結構、實現高產能、高重復精度生產

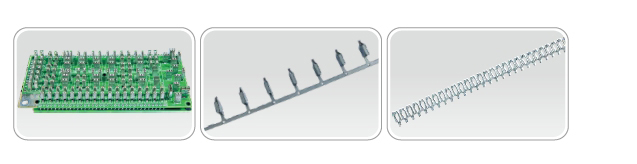

R5端子機應用領域：卷料插針、IGBT插針機、散料插針、汽車保險絲盒整線




R5汽車保險絲盒端子機.jpg領域


R5汽車保險絲盒端子機設備用于各類在裝汽車保險連接端子,自動切斷成單個端子件，通過凸輪傳動機構自動準確高效地插入PCB板上并且端子與PCB在同爐前保持一定的連接強度,系統可靠,監控、編程、診斷、操作功能完善,實現智能化生產。

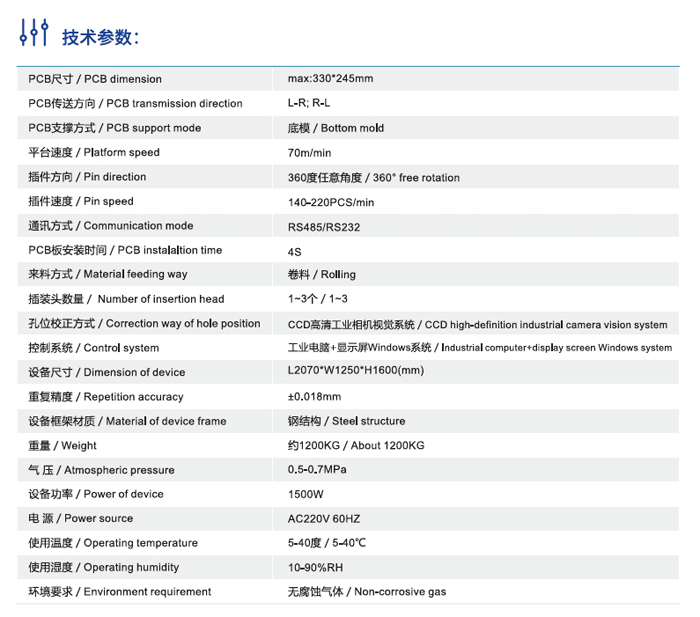

PCBR：30*245mm

PCB傳送方向：L-R:R-L

PCB支撐方式：底模

平臺速度：70m/min

插件方向：360度任意角度

插件速度：140-220PCS/min

通訊方式：RS485/RS232

PCB板專裝時間：4S

來料方式：卷料/Rolling

插裝頭數量：1~3個

孔位校正方式：CCD高清工業相機視覺系統

控制系統：工業電腦+顯示屏Windows系統

設備尺寸：L2070*W1250*H1600(mm)

重復精度：+0.018mm

設備框架材質：鋼結構

重量：約1200KG

氣壓：0.5-0.7MPa

設備功率：1500W

電源：AC220V 60HZ

使用溫度：5-40度/5-409C

使用濕度：10-90%RH

環境要求：無腐蝕氣體



R5技術參數
