貼片機結構組成有哪些？
貼片機結構組成有哪些？
貼片機是SMT生產線體最核心、重要的組成部分，產能基本是靠貼片機來決定，并且從事的生產的行業也跟貼片機息息相關（比如醫療、航空、汽車電子產品客戶，非?？粗刭N片機的品牌，因為貼片機決定了貼片的精度，而這些行業對產品的可靠性、穩定性要求非常高，因此在審廠的時候，客戶都會(huì )看貼片機的能力是否達到要求）。
既然貼片機如此重要，那么貼片機的結構組成包含哪些呢？為何會(huì )這么昂貴？今天就跟大家聊聊這塊。

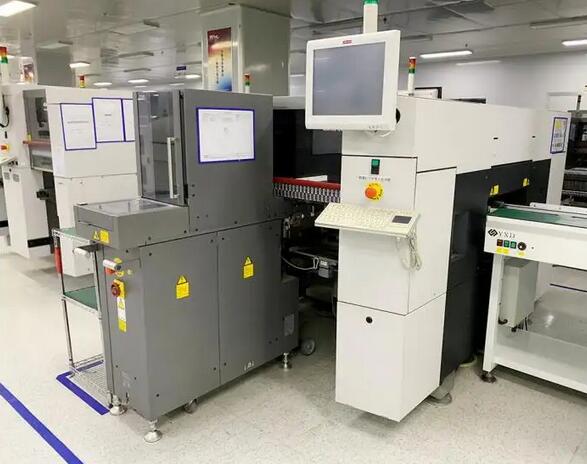

如下圖所示，這是西門子貼片機，大部分貼片機外觀都基本差不多
貼片機主要由機架、物料臺車、飛達、貼裝頭、絲桿導軌、傳送帶、機械懸臂等組成，下面一一說明。
貼片機機架
貼片機機架就相當于貼片機的骨架，穩重是其最基本的要求，機架就是貼片機的外殼，外殼采用的金屬制品一般都是鋁合金金屬，不容易生銹。
貼片機物料臺車
物料臺車就類似于吃飯的餐桌，為貼片機飛達提供位置供料，有些是推車，有些物料不能用卷盤包裝，都是托盤，則需要托盤柜。
貼片機飛達
飛達就是裝貼片機電子物料（卷盤），一般的物料都是通過卷盤存儲（比如4*8,8*8規格的物料卷盤），飛達通電后，根據指令一顆顆的往吸嘴區送料，卷盤料用完則需要人工接料。
貼片機貼裝頭
貼裝頭是貼片機的核心，相當于人的大腦，是控制整個貼片機能力最核心的科技，貼裝頭上有相機、馬達吸嘴和氣缸及各類傳感器，相機就是用于視覺識別（貼片機視覺識別算法由電腦控制），馬達吸嘴用于吸取貼裝物料、氣缸則是用于過濾空氣雜質，以免堵塞吸嘴。
絲桿導軌
絲桿導軌也是屬于貼片機機械的一部分，可以調節貼裝區域的長寬尺寸
傳送帶
傳送帶就是用于傳送PCB用于貼裝
機械懸臂
機械懸臂好像人體的手臂，用于移動貼裝頭吸取物料、貼裝物料，機械選題上布滿各種傳感器
以上就是貼片機的結構組成部分，當然這只是粗略的講解，有興趣的朋友可以購買書籍或者查看專業講解貼片機的視頻了解。
