回流焊的結構組成部分
發布時間:2022-04-27 14:20:08
作者:托普科
點擊次數:43

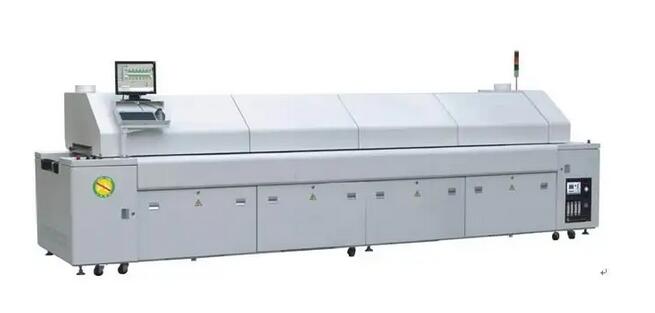

回流焊的結構組成部分
回流焊是用在SMT后段工藝,用于焊接PCB板上的貼片電子元件,回流焊的主要工藝優勢就是控溫、焊接氧化率低等優勢,回流焊內部有個加熱電路,將氮氣加熱到200多度后循環吹向貼好元件的PCB,元件焊盤端的錫膏熱熔,然后元件爬錫與主板固定
1)空氣流動系統
空氣流動系統的主要作用是氣流對流,讓氣流循環均勻,包括氣流速度、流量、流動性等
2)加熱系統
加熱系統由熱風電機、加熱管、熱電偶、固態繼電器、溫度控制裝置組成。
3)冷卻系統
冷卻系統的是對加熱完的PCB進行快速冷卻,通常有風冷、水冷兩種方式。
4)傳動系統
傳動系統包括網帶、導軌、中央支撐、鏈條、運輸電機、軌道寬度調節結構、運輸速度控制機構等部分。
5)助焊劑回收系統
助焊劑廢氣回收系統中一般設有蒸發器,通過蒸發器將廢氣加溫到450℃以上,使助焊劑揮發物氣化,然后冷水機把水冷后循環經過蒸發器,助焊劑通過上層風機抽出,通過蒸發器冷卻形成液體流到回收罐內。
6)廢氣處理與回收裝置
廢氣處理與回收裝置的作用:不讓助焊劑揮發物直接排放到空氣中;廢氣在回流焊中的凝固沉淀會(huì )影響熱風流動,降低對流效率,需要回收
7)頂蓋氣壓升起裝置
回流焊頂蓋可整體開啟,便于回流焊爐膛清潔,需要對回流焊進行維護保養
8)外形結構
外殼就是金屬外殼,鈑金焊接而成
