貼片機的視覺系統有哪些？
貼片機的視覺系統有哪些？
貼片機是一種高端的電子生產自動化設備，是計算機科學、機械、力學等多個科技的合體產物，主要作用是把電子元件貼裝到PCB指定焊盤上面，貼片速度非?？?，高速貼片機可達10萬/h，并且貼片精度也越來越高，比如0201/01005等片式元件，貼片機的快速發展對于電子產品的騰飛也起到關鍵作用。
那么貼片機是如何做到貼裝速度這么快，貼片精度這么高的呢？

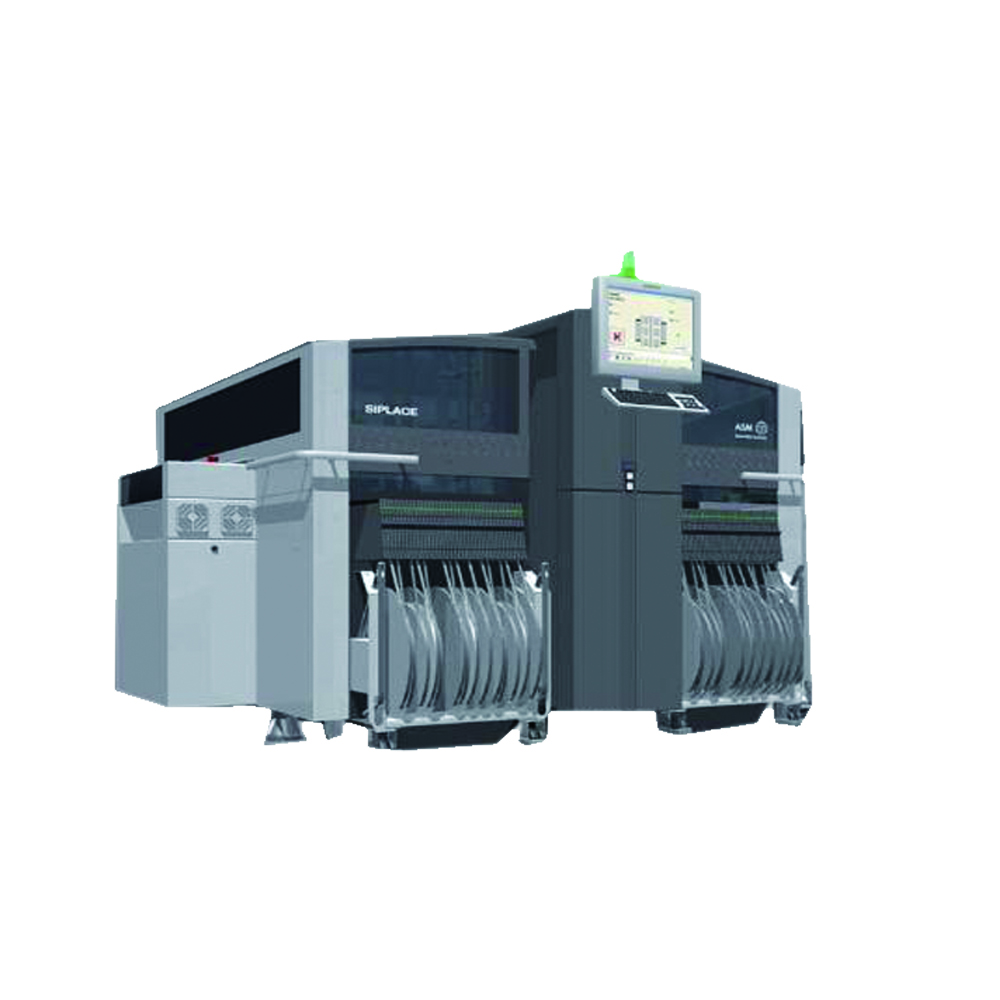

下面給大家以ASM（西門子貼片機來講解下
貼片機視覺系統是一種基于計算機的圖像觀測、識別和分析系統,它主要采用CCD作為計算機檢測元件，包括元件的大小、形狀等外觀,然后將其轉換成模擬電信號,然后通過A/D傳感器將其數字化為離散值
灰度分辨率在機器視覺系統中,多層次灰度值法是利用圖像的亮度來區分,離散值的灰度分辨規則在機器給定的光照強度下是多少,需要處理的光強越小,灰度分辨率越高.貼片機視覺系統由視覺硬件和軟件組成.硬件一般由圖像檢測、圖像存儲和處理、圖像顯示等部分組成.
照相機是視覺系統的傳感器部分,用于固定攝像機、CCD攝像機的貼片機的視覺.固定相機是集成電路的主要組成部分,集成電路芯片的制作中,有許多小的光敏元件由CCD陣列組成,每個光傳感器的輸出信號與相應的反射光強成反比,可以觀察到,電信號作為灰度被記錄為元.像素坐標確定圖像中點的位置.
影響視覺系統精度的主要因素是相機的像素數和光學放大倍數.攝像機像素越多,精度越高;放大倍數越高,精度越高.
