松下貼片機規格參數介紹
松下貼片機規格參數介紹
【NPM系列】

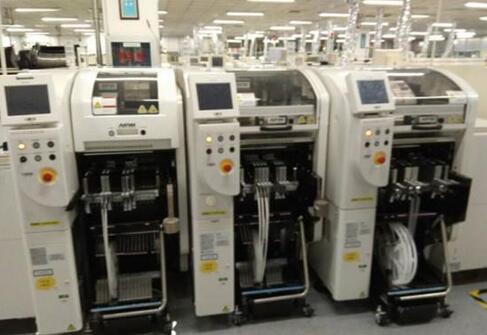

NPM-D3
基板尺寸*1
雙軌：L50×W50～L510×W300
單軌：L50×W50～L510×W590
基板搬送時間
雙軌：0ｓ**循環時間為3.6s以下時不能為0s。
單軌：3.6s**選擇短型規格傳送帶時
電源：三相AC200,220,380,400,420,480V2.7kVA
空壓源*2：0.5MPa,100L/min（A.N.R.）
設備尺寸*2：W832×D2652*3×H1444*4
重量：1680kg
貼裝頭：16吸嘴頭（搭載2懸臂）ON高生產模式
貼裝最快速度：84000cph（0.043s/芯片）
IPC9850：63300cph*5
貼裝精度（Cpk≧1）：±40μm/芯片
元件尺寸：0402芯片*7～L6×W6×T3
元件供給：
料帶寬：8/12/16/24/32/44/56mm
8mm料帶：Max,68連（8mm薄型單式料架以及雙式料帶料架、小卷盤）
貼裝頭：12吸嘴頭（搭載2懸臂）
貼裝最快速度：69000cph（0.052s/芯片）
IPC9850：50700cph*5
貼裝精度（Cpk≧1）：±30μm/芯片
元件尺寸：0402芯片*7～L12×W12×T6.5
【NPM TT】
單軌：L50 mx W 50 m~L510mmx W 590mm
雙軌：L50mx W 50m-L510 mm x W 300mm
８吸嘴頭：36 000cph (0.1 s/chip)
３吸嘴頭：
14 400 cph (0.25 s/chip)
11 000 cph (0.33 s/QFP)
元件范圍：
８吸嘴頭：
(01005) 0402 chip to L 32 x W 32 xT12
３吸嘴頭：
(0201) 0603 chip to L 150 x w 25 (diagonal 152)x T28
料帶范圍：
8-56/72m
托盤：
Max 40 (front lane: Max. 20+rear lane: Max 20)
【CM系列】

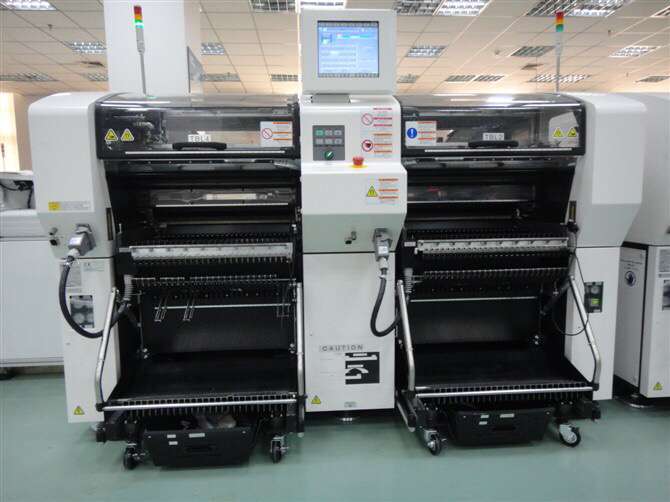

【機種名 CM602-L】
型號 NM-EJM8A
基板尺寸 L 50 mm × W 50 mm ～ L 510 mm × W 460 mm
高速貼裝頭 12支吸嘴
貼裝速度 100 000 cph（0.036 s/芯片）
貼裝精度 ±40 μm/芯片(Cpk ≧1) www.smt11.cn
元件尺寸 0402芯片 *5 ～ L 12 mm × W 12 mm × T 6.5 mm
通用貼裝頭 LS 8支吸嘴
貼裝速度 75 000 cph（0.048 s/芯片）
貼裝精度 ±40 μm/芯片、±35 μm/QFP ≧ □24 mm、±50 μm/QFP <□24 mm（Cpk ≧1）
元件尺寸 0402芯片 *5～ L 32 mm × W 32 mm × T 8.5 mm *8
泛用化Ver.5 選購件時 0402芯片 *5～ L 100 mm × W 50 mm × T 15 mm *6
多功能貼裝頭 3支吸嘴
貼裝速度 20 000 cph（0.18 s/QFP）
貼裝精度 ±35 μm/QFP(Cpk ≧1)
元件尺寸 0603芯片～ L 100 mm × W 90 mm × T 25 mm *7
基板替換時間m0.9 s（基板長度240 mm以下的最佳條件時）
電源 三相AC 200、220、380、400、420、480 V、 4.0 kVA
空壓源*1m0.49 MPa、170 L /min(A.N.R.)
設備尺寸mW 2 350 mm × D 2 290 mm *2 × H 1 430 mm *3
重量*4m3 400 kg
