      AOI檢測步驟

      發布時間:2021-06-28 10:20:14 作者:托普科 點擊次數:45

      AOI檢測步驟


          AOI是自動光學檢測機,英文(Auto Optical Inspection)的簡稱,AOI一般用于檢測焊接的品質,減少人工,提升整線的產能效率和直通率。

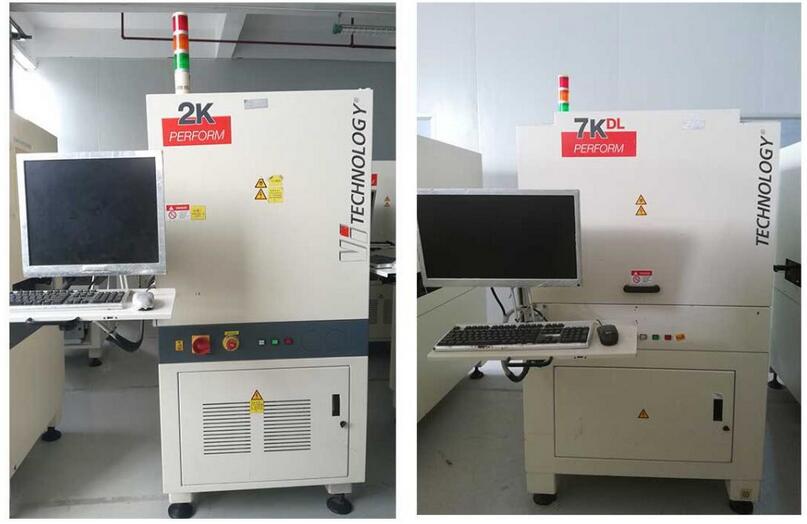

      VI  AOI

      爐前與爐后AOI

      爐前AOI主要是放置在多功能貼片機前,因為現在很多通訊錄產品都會(huì )加屏蔽罩,那么只能在爐前AOI先檢測屏蔽罩下的元件貼裝品質,再由多功能機貼屏蔽罩,如果是焊接后再檢查,那么爐后AOI就無法檢測屏蔽罩下的元件焊接品質。

      大部分貼片加工廠都是爐后AOI,主要檢查焊接的品質,刷選出焊接不良,以免組裝包裝出貨后出問題,那么返工會(huì )更費時費力。


      AOI檢測步驟

      1.給AOI進行編程,將相關PCB和元件數據學習。

      2.學習預測,將多塊焊接板利用光學進行檢測和算法分析,找出待測物的變化規律,建立標準的OK板模型

      3.學習完成,進行在線調試,在批量生產前進行小批次試產,將試產的PCBA與OK板進行比對,合格則再人工目檢

      4.對試產PCBA進行功能測試,如都正常,則開放批量生產。


      AOI為何還需人工目檢

      AOI在線檢測大幅提高產線的產能,可替代大量人工目檢,節省人工和提高直通率以及降低誤判率,但是有些元件比較高或引腳比較高,那么就會(huì )出現陰影或者局部暗部,AOI是光學檢測,一般這些比較難以照射到,因此可能會(huì )出現死角,那么就需要在A(yíng)OI后設置一個目檢崗位,盡量減少不良產品。只不過放置了AOI,后面人工目檢可設置1-2個工作卡位即可。
