深圳市托普科實業有限公司專注為電子制造商提供富士貼片機AIMEX IIIc擴展型貼片機等整條SMT生產線設備,以及零配件、服務和解決方案。
135-1032-6713 立即咨詢
富士貼片機AIMEX IIIc機器參數:
產能 (CPH):
37,000(1機械手規格)
74,000(2機械手規格)
対象電路板尺寸(L × W) 48mm×48mm~508mm×400mm(単搬運軌道規格)
元件種類:MAX 130種類(以8mm料帯換算)
電路板加載時間:2.6sec
機器尺寸:L: 1280mm, W: 2346mm, H: 1556mm
對應工作頭:
H24G
吸嘴數量:24
產能:37,000(生產優先模式、開發中)/35,000(標準模式)
対象元件尺寸:03015~5×5高度:最大2.0mm
貼裝精度(以基準定位點為基準):±0.025mm(標準模式)/±0.038mm(生產優先模式、開發中) (3σ) cpk≧1.00
H08M
吸嘴數量:8
產能:13,000
対象元件尺寸:0603~45×45高度:最大13.0mm
貼裝精度(以基準定位點為基準):±0.040mm (3σ)cpk≧1.00
H02F
吸嘴數量:2
產能:7,300
対象元件尺寸:1608~74×74(32×180)高度:最大25.4mm
貼裝精度(以基準定位點為基準):±0.025mm (3σ)cpk≧1.00
H01
吸嘴數量:1
產能:4,200
対象元件尺寸:1608~74×74(32×180)高度:最大25.4mm
貼裝精度(以基準定位點為基準):±0.030mm (3σ)cpk≧1.00
OF
吸嘴數量:1(或者機械爪1)
產能:3,000
対象元件尺寸:1608~74×74(32×180)高度:最大38.1mm
貼裝精度(以基準定位點為基準):±0.050mm(3σ)cpk≧1.00
*±0.038mm是在敝公司最佳條件下的矩形芯片元件實裝(高精度調整)結果。
Dyna工作頭(DX):
吸嘴數量:12
產能:27,000元件有無確認功能ON: 26,000
対象元件尺寸:0402~對角線尺寸12.5mm以下,并且Y方向7.5mm以下高度:最大3.0mm
貼裝精度(以基準定位點為基準):±0.038(±0.050)mm (3σ)cpk≧1.00
吸嘴數量:4
產能:12,000
対象元件尺寸:1608~15×15高度:最大6.5mm
貼裝精度(以基準定位點為基準):±0.040mm(3σ)cpk≧1.00
吸嘴數量:1
產能:5,800
対象元件尺寸:1608~74×74(32×100)高度:最大25.4mm
貼裝精度(以基準定位點為基準):±0.030mm(3σ)cpk≧1.00

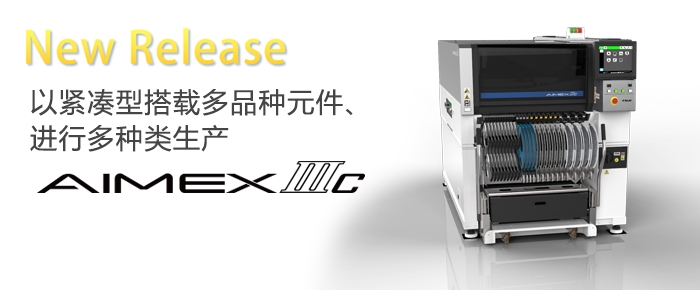

富士貼片機AIMEX IIIc產品特點:
1、便于導入的緊湊型設計
AIMEXIIIc是一臺寬度為1280mm、縱深長度為2346mm的緊湊型貼片機。
不僅便于新導入機器,也實現了高度的單位面積生產率。
2、Dyna工作頭和豐富的搭載料槽數
同行業頂級水準的最大130個元件的搭載種數,能夠靈活對應元件種類和數量的變化。通過使用Dyna工作頭(DX),一臺機器就能對應從0402到74×74mm的元件。
* 根據2015年10月本公司的調查數據。
3、誰都可以方便使用的機上編輯功能
AIMEXIIIc采用12英寸觸摸屏來提高操作性。
因為可以在機器上編輯生產程序,所以可以快速對應新產品的投產和對錯誤的處理。
深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備:
美陸AOI、Vitronics Soltec回流焊、非標自動化設備
等整條SMT生產線設備,以及SMT零配件、SMT配套材料、服務和解決方案。
